详细说明

驰奥VSR-900AI型频谱谐波消除应力系统

供货周期: 3天

产品编号: 521221

产品型号: VSR-900AI

电机功率: 1300W. 1500W. 2200W. 3300W

稳定精度: ±1(r/min)

处理吨位: 0-10T, 0-50T ,0-100T ,0-300T


收藏
  • 商品说明

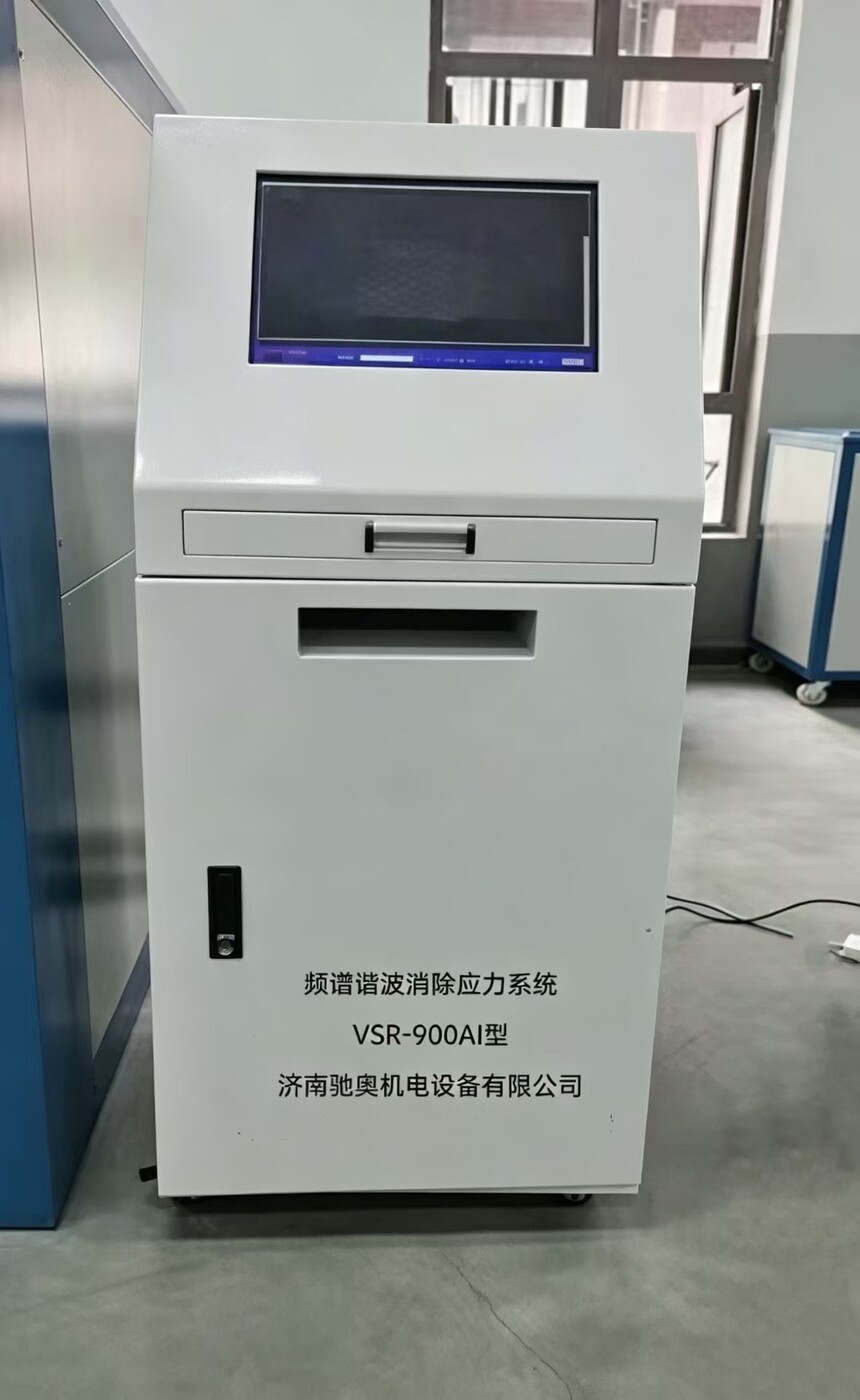

1.设备主机图。


2.性能要求、主要规格及技术参数

设备用途:用于焊接件、铸造件、锻压件的去应力处理,防止工件变形或焊逢开裂。从而满足产品设计、制造、使用要求。

2.1性能要求

2.1.1振动时效处理技术要求:采用频谱时效模式处理工件。

2.1.1.1频谱分析模式:具有激振方式和敲击方式。其中敲击方式是不需要激振器运行,就能通过敲击工件找到几十个谐波频率,来供电脑优化选择进行时效处理。

 2.1.1.2频谱时效模式:通过频谱分析技术不需要扫描,就能找到几十个谐波频率,由设备自动优化选择在100HZ内的5个最佳谐振频率,进行多振型时效处理,致使工件任何部位的残余应力都能得到多维消除和均化处理

2.1.1.3标准时效模式:通过谐波方式,自动优化选择在100HZ内的不超过5个谐振频率进行时效处理,致使工件任何部位的残余应力都能得到多维消除和均化处理。

2.1.1.4亚共振时效模式

■全自动时效

■设定时效

■手动时效

■自动扫描

2.1.2频谱时效

2.1.2.1对高刚性高固有频率的工件,设备皆能找到谐波频率对工件进行时效处理 。

2.1.2.2 时效处理时间:其5个谐波频率时效处理总时间为40分钟。

2.1.2.3 进行时效处理的谐振频率,都在转速6000rpm内,噪音很小.

2.1.2.4  5种不同振型,保证了工件多维应力消除或均化,其时效效果更优 。

2.1.2.5 对激振点、支撑点、传感器位置无特殊要求,所有处理参数皆由设备自动控制,处理结果不受操作者影响,其时效效果恒定。

2.1.2.6 执行标准为中华人民共和国国家标准GB/T25712-2010《振动时效工艺参数选择及效果评定方法》、中华人民共和国焊接行业标准JB/T10375-2002《焊接构件振动时效工艺参数选择及技术要求》。

2.1.3 控制器

2.1.3.1设备经过-5℃~+55℃高低温、震动、20A电流过载大电流冲击试验,可靠性高;电路板经过防潮、防水、防尘三防处理.

2.1.3.2 在频谱时效模式下,通过频谱分析技术,从几十种谐波频率中,自动优化选择5个频率和2个备选频率(用红色字体显示)。

2.1.3.3 多振型、多维振动消除残余应力.

2.1.3.4谐振频率选择功能。能对选出的7个谐振频率进行人工选择处理功能。

2.1.3.5 设备的频谱时效模式应具有先进的频谱分析技术和最佳效果的振动处理技术.

2.1.3.6 图形化界面设计,中文界面,人机对话、操作简单、直观。用户可存储、打开、打印时效参数及曲线。高速图像针式打印机,能在一张A4纸上打印出5条时效曲线报告。

2.1.3.7实时动态显示及保存曲线的整个处理过程。

2.1.3.8系统功能模块化组合,在硬件系统不变或改变的情况下,系统可以随时升级。

2.1.3.9 振动频率具有自动精调功能,以防其时效频率被调到共振峰处,损坏工件。

2.1.3.10 “文件管理系统”可随时显示、打印处理参数曲线。

2.1.3.11全程实时动态监控转速、加速度、电流、时间等运行参数,如果过载,自动停机保护。

2.1.3.12亚共振频率自动过峰功能亚共振频率自动识别,自动淘汰亚共振频率,避免亚共振峰出现电流大而可能对设备造成损坏。

2.1.3.13主机系统采用工控机箱及进口工业级计算机,具有良好扩展性、可靠性、抗干扰能力。

2.1.3.14原装进口工业级15英寸以上液晶屏,各种曲线、处理数据显示清晰。

2.1.3.15  2个USB端口,用户可通过移动硬盘或U盘备份数据,归档保存。

2.1.3.16采用数据采集卡,其高速、多通道的A/D转换,保证了数据的高速采集和实时处理。

2.1.3.17具有强大的数字信号处理功能,通过频谱分析技术即可自动确定最佳的谐振频率组。

2.1.3.18具备加速度和电流保护处理功能,可以抗击瞬间大电流,避免烧保险管或因电流保护停机不能继续处理的现象。

2.1.3.19采用电磁屏蔽结构,防止信号由于外界电磁干扰造成波动、失真的现象。

2.1.3.20采用先进稳波控制技术,电流输出平稳、无电气噪音,温升大幅度降低,从而提高了电机持续运行的可靠性和使用寿命。

2.1.3.21采用先进的IGBT过流过压保护电路,可有效防止IGBT损坏。

2.1.3.22具有振动频率工艺自动定型功能。

2.1.4 激振器

2.1.4.1永磁直流电机,运行稳定可靠。

2.1.4.2铸钢制造的偏心箱端盖,耐用性能好。

2.1.4.3 散热系统使偏心箱机壳温升大幅度降低.

2.1.4.4激振器的轴承都采用进口轴承.

2.1.4.5 具有可以承受高温的板式耐高温光耦,提高测速系统的稳定性。

2.1.5 弓形夹:精密铸造铸钢夹体,大直径、粗牙螺纹压紧螺杆,保证夹紧刚性、强度和可靠性。夹持厚度范围0-250mm。

2.1.6文件处理功能:可将保存过的各项数据文件进行打开、删除、打印及备份。

2.1.7 系统帮助:该功能为用户提供在线查阅设备的功能和操作。

2.1.8 设备工作环境

电源:220V±10%、50HZ±1;

控制器环境温度0℃~+55℃;

激振器环境温度-20℃~+55℃;

相对湿度:≤80%

2.1.9控制箱

2.1.9.1 图形化界面设计,中文界面,人机对话、操作简单。

2.1.9.2  15英寸以上真彩色液晶屏,可以清晰地显示曲线、图表。

2.1.9.3 采用高速存储卡;

2.1.9.4 电子硬盘可贮存上万个工件的处理资料、曲线、图表等,以便随时查阅。

2.1.9.5人机界面,可以人机对话操作。

2.1.9.6 端口:2个USB接口,1个并行接口;

2.1.9.7 进口的工控主机板, 支持Intel Pentium D(双核处理器)、Pentium 4、Intel Celeron D等处理器。

2.1.9.8 采用工控机箱。

3.技术资料

提供的技术文件(语种:中文)包含:使用说明书(含操作手册、设备维修、维护手册、设备安装手册及图纸、设备总图、部件装配图、电器原理图、参数手册、故障诊断手册、控制系统功能手册及安装调试手册)等2套,光盘1套。

激振器参数

 型号

   A型

    B型

   C型

      D型

     E型

最大激振力(KN)

20

 40

50

   60

  85

调速范围(r/min)

2000-8000

2000-8000

2000-8000

1000-6000

1000-6000

处理工件重(T)

10

50

100

≤300

≤500

电机功率(W)

1300

1500

  2200

3300

3600(定制)

加速度量程(G)

0-50

控制精度

±1(r/min)

供电电源电压

交流220V ± 10%  50HZ ± 4%





×
